利達JTW-XOM-LDDTS4K分布式光纖測溫系統
時間：2018-11-26 11:22:41 品牌： 利達
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-26/2915fbc288b3cae0709d8afb7977022e.png)
一、JTW-XOM-LDDTS4K分布式光纖測溫系統概述
JTW-XOM-LDDTS4K分布式光纖測溫系統主要由光纖測溫主機、探測光纜組成。其中，光纖測溫主機負責光纖信號處理、報警和參數設置等，探測光纜負責現場的溫度采集。光纖主機還可以通過RS485等接口與火災報警控制器相連，構成完整的火災報警系統。
線型光纖感溫火災探測器的--標準編號為GB/T21197-2007。
二、JTW-XOM-LDDTS4K分布式光纖測溫系統特點
彩色液晶大屏幕圖文顯示，觸摸屏操作。
可根據現場的報警要求，調整報警閾值。
現場只有鋪設的光纖或光纜，系統可靠性高。
可通過RS485或以太網接口聯入火災報警系統。
系統具有自診斷功能，可快速判定光纖或光纜故障。
保存并可隨時查詢歷史數據（黑盒子），有利于經驗的積累和為事故趨勢分析提供依據。
在顯示屏幕上可以直觀顯示被監測部位的具體位置及名稱，進行實時連續的溫度監測和火災報警，并可準確定位。
光纖本身即為傳感器，防燃、防爆、防腐蝕、耐高壓和強電磁場、耐輻射，本質安全；抗干擾性能強，無擊穿、燒毀等問題。
三、JTW-XOM-LDDTS4K分布式光纖測溫系統技術參數
| 型號 | JTW-XOM-LDDTS4K |
| 測溫范圍 | -30℃ ～120℃ |
| 報警方式 | 定溫/差溫/差定溫 |
| 探測方式 | 分布式 |
| 恢復性能 | 可恢復式 |
| 功能構成 | 探測報警型 |
| 測量距離 | 4公里 |
| 通道數量 | 1，2 |
| 測量方式 | 單端 |
| 測溫精度 | ±2℃ |
| 溫度分辨率 | 0.1℃ |
| 定位精度 | 1m |
| 通訊接口 | RS232/485, CAN,RJ45 |
| 光纖類型 | GI 62.5 / 125 |
| 光纖接口 | FC / APC (E2000可選) |
| 主機工作溫度 | 0℃ ～ 40℃ |
| 主機工作濕度 | < 95% |
| 工作電源 | 220VAC/50Hz或24VDC |
| -大功耗 | 100W |
四、JTW-XOM-LDDTS4K分布式光纖測溫系統產品配接表
| 產品型號 | -大距離 | 通道數 |
| JTW-XOM-LDDTS4K/1 | 4Km | 1 |
| JTW-XOM-LDDTS4K/2 | 4Km | 2 |
五、JTW-XOM-LDDTS4K分布式光纖測溫系統應用方案
線型光纖感溫火災探測器是利用光纖的溫度特性，通過實時處理鋪設于監測現場的光纜采集的溫度信號，與設定的報警值進行比較后，實現火災報警。

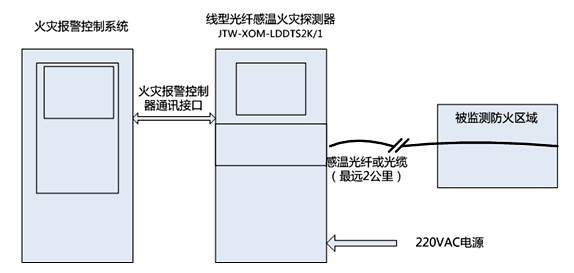

該分布式光纖測溫系統既可以單獨使用，實現溫度采集和火災報警；也可以與火災報警控制系統聯接，通過設定的聯動邏輯，完成更多的監控功能。
其中：該探測器的主機部分放置在室內，光纜部分根據測試對象的不同，有不同的鋪設方法。由于項目監測的規模不同，需要光纜的數量不同。
