一、HM3102常開防火門監控模塊概述

HM3102常開防火門監控模塊是一種總線制控制接口設備，符合--標準GB29364-2012《防火門監控器》要求。該模塊用于控制電動閉門器，同時監視防火門的狀態，適用于雙開門。

HM3102常開防火門監控模塊具有兩個連續的編碼地址，-大地址為200。一個模塊只需要編一個地址，第二個地址由模塊自動生成，第二個地址為--地址加1。

HM3102本產品采用插拔式結構，方便施工安裝，外形大方美觀。

二、HM3102常開防火門監控模塊特點

1. 總線、24V電源采用二總線，無極性連接；

2. 內置高性能微處理器；

3. 準確區分24V電源、輸入反饋線、輸出線狀態；

4. 總線和24V電源之間完全隔離設計；

5. 軟硬件濾波技術，提高模塊的抗干擾能力；

6. 采用新插拔式結構，接觸可靠，方便安裝、更換，便于施工。

三、HM3102常開防火門監控模塊技術參數

1. 總線協議：H1協議

2. 工作電壓:

總線工作電壓：總線24V（15V～28V脈沖電壓）

電源工作電壓：DC20V～DC28V

3. 工作電流：

1）總線工作作電流：≤3mA2）電源不工作電流：≤1.0mA

3）電源工作電流：≤175.0mA

4. 線制：

總線：二線制，無極性24V電源：二線制，無極性

5. 編碼方式:電子編碼，編碼地址碼不大于200

6. 模塊的狀態指示：

1)正常監視狀態：反饋指示燈(紅色)周期性閃亮

2）故障狀態：故障指示燈(黃色)常亮

3）輸入反饋狀態：反饋指示燈(紅色)常亮

4）啟動狀態：啟動指示燈(綠色)常亮

7. 使用環境:溫度-10℃～+55℃相對濕度≤95%RH，不凝露

8. 顏色:白色

9. 重量:170g

10. 外形尺寸：108.0mm×86.0mm×38.5mm

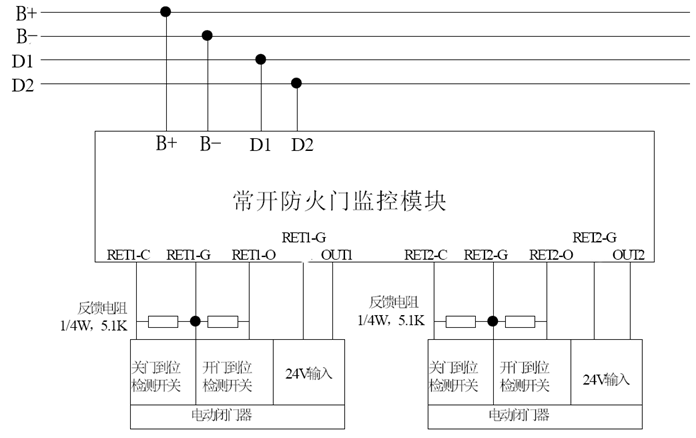

四、HM3102常開防火門監控模塊安裝接線

接線端子說明：

B+、B-：總線輸入接口，用于模塊與防火門監控器通信和參數設置，無極性。

D1、D2：DC24V電源輸入接口，用于模塊有源輸出和模塊檢線供電，無極性。

RET1-C、RET1-G：防火門關門到位信號輸入接口1，實現輸入檢線和確認是否關門到位。

RET1-O、RET1-G：防火門開門到位信號輸入接口1，實現輸入檢線和確認是否開門到位。

OUT1、RET1-G：防火門電動閉門器有源輸出接口1，OUT1接正，RET1-G接負。

RET2-C、RET2-G：防火門關門到位信號輸入接口2，實現輸入檢線和確認是否關門到位。

RET2-O、RET2-G：防火門開門到位信號輸入接口2，實現輸入檢線和確認是否開門到位。

OUT2、RET2-G：防火門電動閉門器有源輸出接口2，OUT2接正，RET2-G接負。

COM、ON：無源輸入接口。

備注：接口1對應編碼的--個地址，接口2對應--個地址加1的地址。

現場接線時需要在反饋輸入端各接1/4W5.1K反饋電阻，反饋電阻應接在被控設備端。

注：如果終端設備開關檢測內部已并聯5.1K電阻，則不需要外接反饋電阻。
